本文介紹意法半導體的8位STM8微控制器實現的電容器感應式觸摸按鍵原理，以及在電磁爐應用中的觸摸按鍵解決方案。這個方案具有低成本，環境自適應，防水及防電磁干擾等特點，在低品質電網環境中也能可靠工作。
相較于機械式按鍵和電阻式觸摸按鍵，電容式觸摸按鍵不僅耐用，造價低廉，機構簡單易于安裝，防水防污，而且還能提供如滾輪、滑動條的功能。。
ST針對家電應用特別是電磁爐應用，推出了一個基于STM8系列8位通用微控制器平臺的電容式觸摸感應方案，無需增加專用觸摸芯片，僅用簡單的外圍電路即可實現電容式觸摸感應功能，方便客戶二次開發。
方案介紹

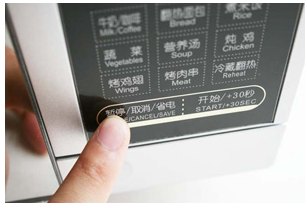

ST的電容式觸摸按鍵方案通過一個電阻和感應電極的電容CX構成的阻容網絡的充電/放電時間來檢測人體觸摸所帶來的電容變化。如圖所示，當人手按下時相當于感應電極上并聯了一個電容器，增加了感應電極上的電容，感應電極進行充放電的時間會增加，從而檢測到按鍵的狀態。
而感應電極可以直接在PCB板上繪制成按鍵、滾輪或滑動條的應用樣式，也可以做成彈簧件插在PCB板上，即使隔著絕緣層（玻璃、樹脂）也不會對其檢測性能有所影響。
