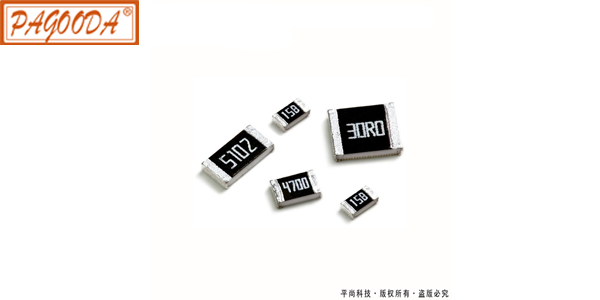

貼片電阻的命名方法：
1、5%精度：RS-05K102JT
2、1％精度：RS-05K1002FT
R －表示電阻
S －表示功率,0402是1/16W、0603是1/10W、
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、
K －表示溫度系數為100PPM
102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度為5％、F－表示精度為1％。
T －表示編帶包裝
1206的在1/8W-1/2W之間電容電阻外形尺寸與封裝的對應關系是：
0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm
1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm
英制 公制 功 率 zui大工作電壓(V)
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W 200
2010 5025 1/2W 3/4W 200
2512 6432 1W 200
