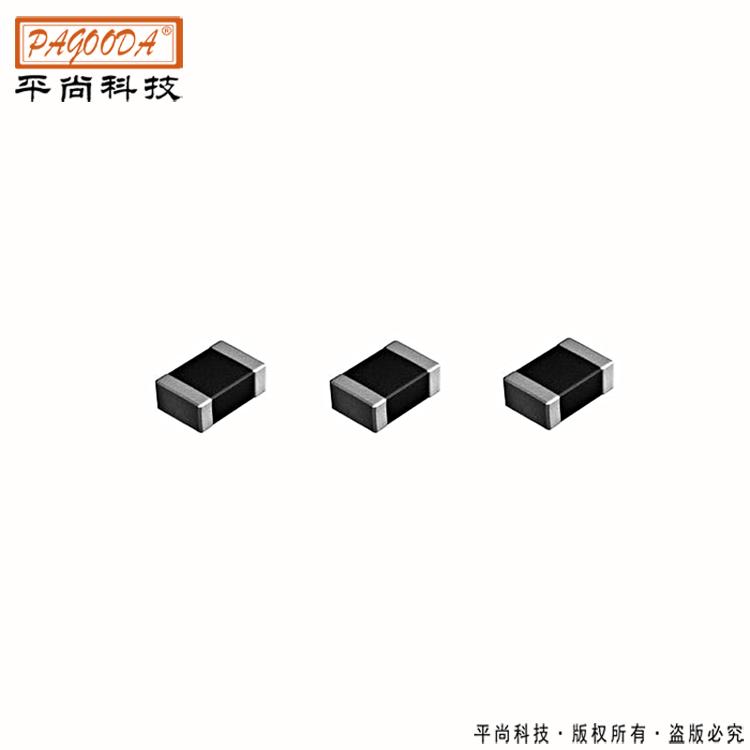

貼片磁珠使用及選用原則

文章出處:公司動態 網責任編輯: 東莞市平尚電子科技有限公司 閱讀量: 發表時間:2021-11-05 09:23:00

使用貼片磁珠還是貼片電感主要還在于應用,在諧振電路中需要使用貼片電感,而需要消除不需要的EMI噪聲時,使用貼片磁珠是較佳的選擇。


1、磁珠的單位是歐姆,而不是亨特,這一點要特別注意。因?yàn)榇胖榈膯挝皇前凑账谀骋活l率產生的阻抗來標稱的,阻抗的單位也是歐姆。磁珠的 DATASHEET上一般會提供頻率和阻抗的特性曲線圖,一般以100MHz為標準,比如1000R 100MHz,意思就是在100MHz頻率的時候磁珠的阻抗相當于600歐姆。


2、普通濾波器是由無損耗的電抗元件構成的,它在線路中的作用是將阻帶頻率反射回信號源,所以這類濾波器又叫反射濾波器。當反射濾波器與信號 源阻抗不匹配時,就會有一部分能量被反射回信號源,造成干擾電平的增強。為解決這一弊病,可在濾波器的進線上使用鐵氧體磁環或磁珠套,利用滋環或磁珠對高 頻信號的渦流損耗,把高頻成分轉化 為熱損耗。因此磁環和磁珠實際上對高頻成分起吸收作用,所以有時也稱之為吸收濾波器。




磁珠是用來吸收超高頻信號,象一些RF電路,PLL,振蕩電路,含超高頻存儲器電路(DDR SDRAM,RAMBUS等)都需要在電源輸入部分加磁珠,而電感是一種蓄能元件,用在LC振蕩電路,中低頻的濾波電路等,其應用頻率范圍很少超過錯 50MHZ。功能主要是消除存在于傳輸線結構(電路)中的RF噪聲,RF能量是疊加在直流傳輸電平上的交流正弦波成分,直流成分是需要的有用信號,而射頻 RF能 量卻是無用的電磁干擾沿著線路傳輸和輻射(EMI)。要消除這些不需要的信號能量,使用貼片磁珠扮演高頻電阻的角色(衰減器),該器件允許直流信號通過, 而濾除交流信號。通常高頻信號為30MHz以上,然而,低頻信號也會受到貼片磁珠的影響。


要正確的選擇貼片磁珠比較核心的幾點建議:

一、不需要的信號的頻率范圍為多少;

二、噪聲源是誰;

三、是否有空間在PCB板上放置磁珠;

四、需要多大的噪聲衰減;

五、環境條件是什么(溫度,直流電壓,結構強度);
