貼片電阻簡述
片式固定電阻器，俗稱貼片電阻(SMD Resistor),是金屬玻璃鈾電阻器中的一種。是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成的電阻器。
特性
·體積小，重量輕；
·適應再流焊與波峰焊；
·電性能穩定，可靠性高；
·裝配成本低，并與自動裝貼設備匹配；
·機械強度高、高頻特性優越。
目前貼片電阻的型號并不統一，由各生產廠家自行設定，在選購時如能正確地提出貼片電阻各種參數及規格，那就能很方便地選購(或訂購)到所需的電阻了。
貼片電阻有5種參數，即尺寸、阻值、允差、溫度系數及包裝。
1．貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。
2．阻值系列標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中常用的是E-24(電阻值的允差為±5％)。

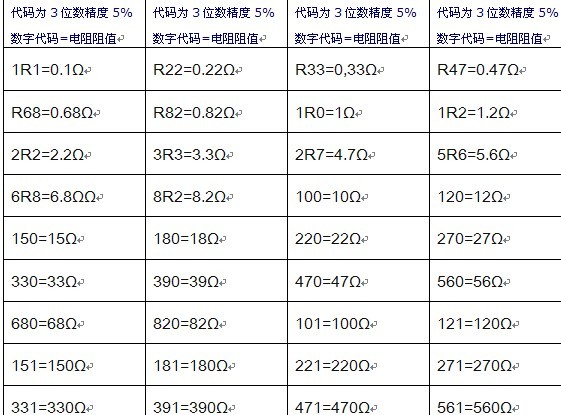

貼片電阻表面上用三位數字來表示阻值，其中一位、二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。
3．允差貼片電阻的允差有4級，即F級，±l％；G級，±2％；J級，±5％；K級，±10％。
4．溫度系數貼片電阻的溫度系數有2級，即w級，±200ppm／℃；X級，±lOOppm／℃。
5．包裝主要有散裝及帶狀卷裝兩種。
歡迎廣大客戶在線咨詢，索取相關資料！
