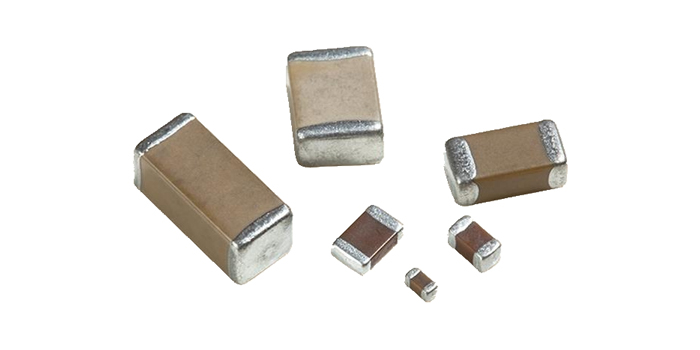

通常電感較大，諧振頻率較小，容量為uf級的電容，例如電解電容 鉭電容，它們對低頻信號通過較好，但是對高頻信號，則會有較強的電感性，阻抗較大，大電容還可以減少局部的干擾通過電源耦合出去；陶瓷電容或云母電容容量通常為0.001~0.1uf的電容，可以為高頻干擾信號提供一條旁路，減少外界對該局部的耦合干擾，它的電感小，諧振頻率高，對高頻信號的阻抗也比較小
去耦電容在集成電路電源和地之間的作用：
是本集成電路的蓄能電容，另一方面旁路掉該器件的高頻噪聲。
數字電路中典型的去耦電容值是0.1μF。電容的分布電感的典型值是5μH。
0.1μF的去耦電容有5μH的分布電感，它的并行共振頻率大約在7MHz左右，
對于10MHz以下的噪聲有較好的去耦效果，對40MHz以上的噪聲幾乎不起作用。
1μF、10μF的電容，并行共振頻率在20MHz以上，去除高頻噪聲的效果要好一些。
去耦電容的選用不嚴格，可按C=1/F，即10MHz取0.1μF，100MHz取0.01μF。
旁路電容一般是指高頻旁路，作用于去耦合，就是給高頻的開關噪聲提高一條低阻抗泄防途徑。
高頻旁路電容根據諧振頻率一般是0.1u，0.01u等，去耦合電容則是10u或以上，根據電路中分布參數，和驅動電流的變化確定
在前后級間傳遞信號而不互相影響各級靜態工作點的元件為藕合。而旁路是把前級或電源攜帶的高頻雜波或信號濾除；為保正輸出端的穩定輸出，確保電源的波動范圍不會影響電路的工作是去藕
提供一個局部的直流電源給有源器件，從而減少開關噪聲在板上的傳播和將噪聲引導到地，是去耦電容主要的功能
去耦電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。
從電路來說，負載電容較大的話，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，對驅動的電流就會吸收很大的電源電流，
由于電路中的電感，耦合就是電阻對這種電流相對于正常情況來說實際上就是一種噪聲，影響前級的正常工作
平尚科技電子元器件廠家，分享到此結束，更多知識了解請查看http://m.txh88.com
