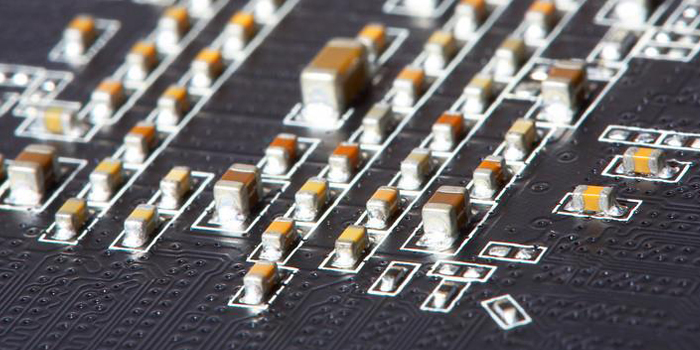

市場上尺寸代碼為0805的貼片電容的容量規格(系列)最齊全，而0603一些偏僻的容量可能會缺貨。在生產批量不太大的時候，為防止市場缺貨而影響生產，可以將焊盤稍作延伸，使它能適用于0603及0805，避免造成因缺件而停產。貼片電容都是卷裝的，型號在帶盤上，而貼片電容本身上無任何標志。雖然可以用測量的方法知道其容量，但是很難區別材料類別的精度等級，因此在使用過程中，尤其是手工裝配時務必小心。
貼片電容的工作電壓必須低于額定電壓，不得超過額定電壓使用。例如工作電壓為12V時，可選額定電壓16~25V;工作電壓為5V時，可選6~10V。另外貼片電容器電容量還與耐壓值有關。例如片狀鉭電容耐壓4~50V，0.1~4.7uF小容量電容有額定功率為50V的，而10uF以上，耐壓至高于25V的就很少見到，因此，在進行電路設計時應引起注意。應合理的選擇電容器精度及材料類別。市場上貼片電容的精度在103以下的，其精度可達J級(±5%)；在103以上則J級較少，以K級(±10%)居多；在104以上則以M級(±20%)為主。例如，在諧振回路中，為保證性能穩定，要采用C0GⅠ類材料及J級的貼片電容；如在IC的電源正端往往要連接一個0.1PF的旁路電容，則可選Ⅲ類材料，M級精度的貼片電容。這樣既能保證產品精度要求，又能降低產品成本。
