場效應管在電路中的主要用途是放大，可變電阻、電子開關、阻抗變換和恒流等。
1.放大
場效應管與雙極型晶體三極管一樣，最主要的用途是放大。

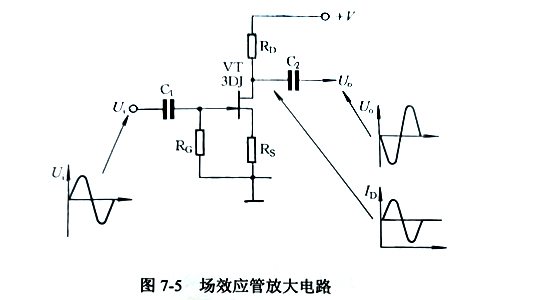

圖7-5所示為場效應管放大電路，VT為N溝道結型場效應管，RD為漏極負載電阻，RG和RS組成自給負柵壓偏置電路。
輸入信號Ui經C1耦合至場效應管VT的柵極，與原來的柵極負偏壓相疊加，使其漏極電流lD相應變化，并在負載電阻RD上產生壓降，經C2隔離直流后輸出，在輸出端即得到放大了的輸出電壓Uo。由于場效應管的輸入阻抗很高，因此耦合電容C1、C2采用小容量電容器即可。
2.可變電阻
場效應管的另一主要用途是用作可變電阻。

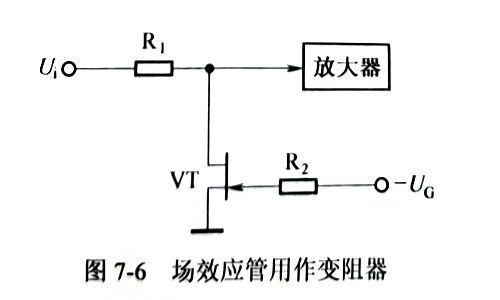

圖7-6所示電路中，N溝道結型場效應管VT作為可變電阻，與R1組成分壓器，將輸入信號Ui分壓后送入放大器放大。VT等效電阻的大小由其柵極負偏壓(-UG)的絕對值大小決定。改變柵極負偏壓的大小，即可改變VT等效電阻的大小，達到調節放大器輸入信號電壓的目的。
3.電子開關
用作電子開關也是場效應管的主要用途之一。

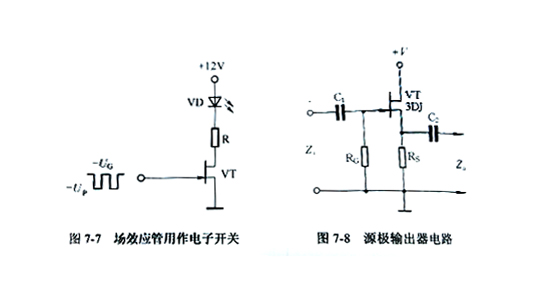

圖7-7所示為場效應管電子開關控制發光二極管電路，VT為N溝道結型場效應管。當VT柵極負偏壓(-UG)為0V時,VT導通，發光二極管VD發光。當VT柵極負偏壓(-UG)為-UP時，VT截止，發光二極管VD不發光。
4.阻抗變換
場效應管很高的輸入阻抗非常適合作阻抗變換。
圖7-8所示為場效應管源極輸出器電路。電路結構與晶體三極管射極跟隨器類似，但由于場效應管是電壓控制型器件，輸入阻抗極高，因此場效應管源極輸出器具有更高的輸入阻抗Zi和較低的輸出阻抗Z0，常用于多級放大器的高阻抗輸入級作阻抗變換。
5.恒流
場效應管可以方便地構成恒流源。

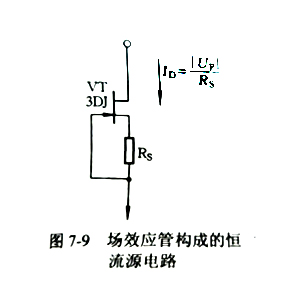

圖7-9所示為N溝道結型場效應管構成的恒流源電路，恒定電流
，式中UP為場效應管夾斷電壓。如果通過場效應管的漏極電流ID因故增大，源極電阻RS上形成的負柵壓也隨之增大，迫使ID回落。如果通過場效應管的漏極電流ID因故減小，源極電阻RS上形成的負柵壓也隨之減小，迫使ID回升，最終使ID保持恒定。
貼片MOS管常用的封裝有SOT-23 SOT-523 SOT-323 TO-252 TO-263等，平尚科技供應的MOS管品牌一般有：長電 仙童 VISHAY IR ON等。其他管子也有供應，如需了解其他電子產品可咨詢在線客服。
