貼片電阻應如何選購

文章出處：新聞中心 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2020-02-12 09:27:56

貼片電阻，平尚貼片電阻

在選購時如能正確地提出貼片電阻各種參數及規格，那就能很方便地選購（或訂購）到所需的貼片電阻了。

貼片電阻有5種參數，即尺寸、阻值、允差、溫度系數及包裝。

1、尺寸系列貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA（美國電子工業協會）代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。

2、阻值系列標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的（允差越小則阻值劃分得越多）。

3、允差貼片電阻（碳膜電阻）的允差有4級，即F級，±l%；G級，±2%；J級，±5%；K級，±10%。

4、溫度系數貼片電阻的溫度系數有2級，即w級，±200ppm/℃；X級，±lOOppm/℃。只有允差為F級的電阻才采用x級，其它級允差的電阻一般為w級。

5、包裝主要有散裝及帶狀卷裝兩種。

貼片電阻的工作溫度范圍為-55--+125℃，較大工作電壓與尺寸有關：0201較低，0402及0603為50V，0805為150V，其它尺寸為200V。

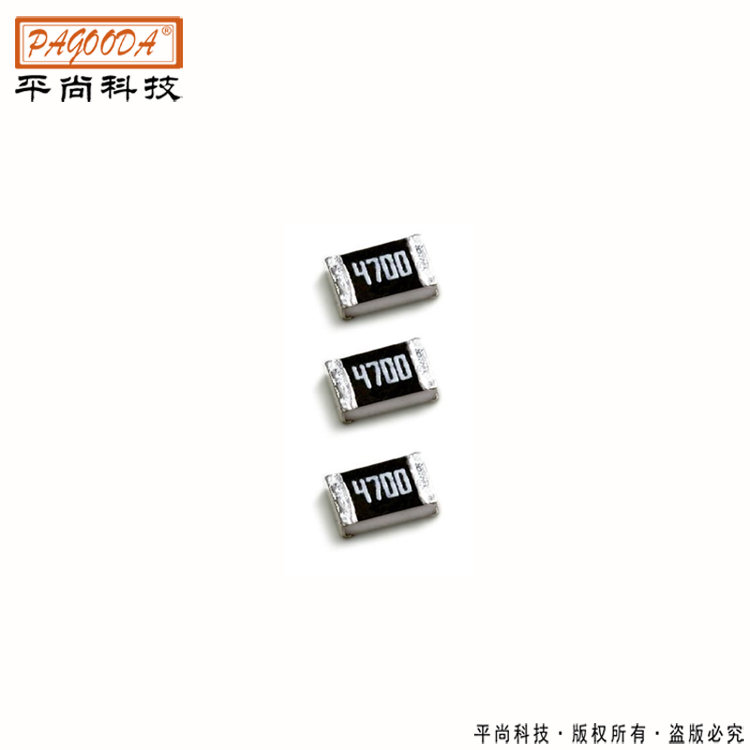

電阻圖片6白底
